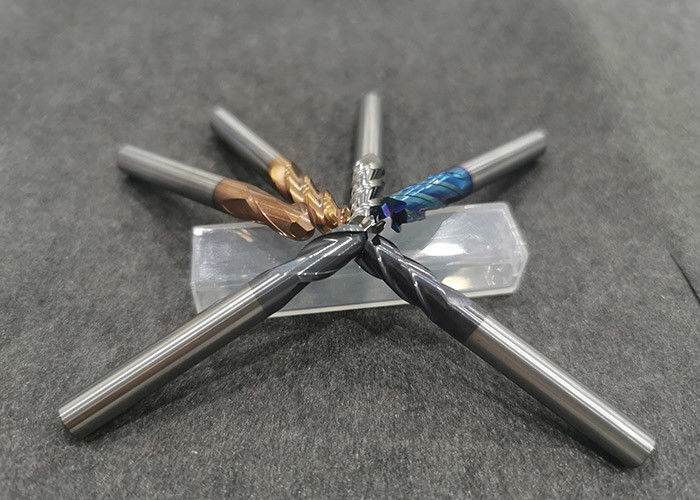

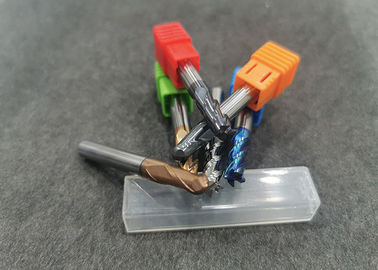

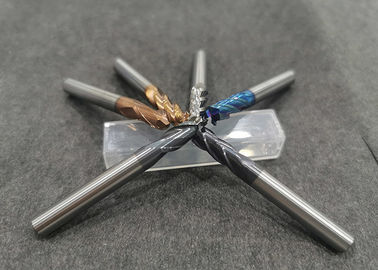

1/2/3/4 Flet Frez węglikowy Szlifowanie Frez Frezy Przemysłowe
Frezy do frezowania Frezy Przemysłowe
Powiązana informacja
Aby zrozumieć frez, musisz najpierw zrozumieć wiedzę na temat frezowania
When optimizing the milling effect, the blade of the milling cutter is another important factor. Kolejnym ważnym czynnikiem podczas optymalizacji efektu frezowania jest ostrze frezu. In any milling, if there are more than one blades participating in the cutting at the same time, it is an advantage, but too many blades participating in the cutting at the same time are the disadvantages. Przy każdym frezowaniu, jeśli w cięcia jednocześnie uczestniczy więcej niż jedno ostrze, jest to zaletą, ale zbyt wiele ostrzy uczestniczących w cięciu w tym samym czasie jest wadą. It is impossible for a cutting edge to cut at the same time. Jednoczesne cięcie krawędzi jest niemożliwe. The required power is related to the number of cutting edges participating in the cutting. Wymagana moc jest związana z liczbą ostrzy uczestniczących w cięciu. In terms of chip formation process, cutting edge load and processing results, the position of the milling cutter relative to the workpiece plays an important role. Z punktu widzenia procesu formowania wiórów, obciążenia krawędzi skrawających i wyników obróbki ważną rolę odgrywa pozycja frezu względem przedmiotu obrabianego. When face milling, use a milling cutter that is about 30% larger than the cutting width and position the milling cutter close to the center of the workpiece, then the chip thickness does not change much. Podczas frezowania czołowego należy użyć frezu, który jest o około 30% większy niż szerokość cięcia, i ustawić frez blisko środka przedmiotu obrabianego, aby grubość wiórów niewiele się zmieniła. The chip thickness during cutting is slightly thinner than when cutting at the center. Grubość wiórów podczas cięcia jest nieco cieńsza niż podczas cięcia w środku.
In order to ensure that a sufficiently high average chip thickness / feed per tooth is used, the number of cutter teeth suitable for this process must be correctly determined. Aby zapewnić stosowanie wystarczająco wysokiej średniej grubości wiórów / posuwu na ząb, liczba zębów frezu odpowiednich do tego procesu musi zostać odpowiednio określona. The pitch of the cutter is the distance between the effective cutting edges. Skok noża to odległość między efektywnymi krawędziami skrawającymi. According to this value, the milling cutter can be divided into three types-dense tooth milling cutter, sparse tooth milling cutter, special dense tooth milling cutter. Zgodnie z tą wartością, frez można podzielić na trzy typy - gęsty frez do zębów, rzadki frez do zębów, specjalny gęsty frez do zębów.
Also related to the thickness of the milled chips is the main angle of the face milling cutter. Z grubością frezowanych wiórów związany jest również główny kąt frezu czołowego. The main angle is the angle between the main cutting edge of the insert and the surface of the workpiece. Główny kąt to kąt między główną krawędzią skrawającą płytki a powierzchnią przedmiotu obrabianego. The main angles are 45 degrees, 90 degrees and the circular blade. Główne kąty to 45 stopni, 90 stopni i okrągłe ostrze. The direction change will change greatly with the difference of the main declination angle: the milling cutter with a main declination angle of 90 degrees mainly produces radial force, which acts in the feed direction, which means that the surface to be processed will not bear too much pressure It is more reliable for workpieces with weak milling structure. Zmiana kierunku zmieni się znacznie wraz z różnicą głównego kąta deklinacji: frez o głównym kącie deklinacji 90 stopni wytwarza głównie siłę promieniową, która działa w kierunku posuwu, co oznacza, że obrabiana powierzchnia nie wytrzyma zbytnio duże ciśnienie Jest bardziej niezawodny w przypadku przedmiotów o słabej strukturze frezowania.
The milling cutter with a main declination angle of 45 degrees has roughly the same radial cutting force and axial direction, so the pressure generated is relatively balanced, and the power requirements of the machine tool are also relatively low. Frez o głównym kącie deklinacji 45 stopni ma w przybliżeniu tę samą promieniową siłę skrawania i kierunek osiowy, więc wytwarzane ciśnienie jest względnie zrównoważone, a wymagania energetyczne obrabiarki są również stosunkowo niskie. It is especially suitable for short chip materials that produce chipping chips during milling. Szczególnie nadaje się do krótkich materiałów, które wytwarzają wióry podczas frezowania. Artifacts. Artefakty
The milling cutter with round insert means that the main declination angle changes continuously from 0 to 90 degrees, which mainly depends on the cutting depth. Frez z okrągłą płytką oznacza, że główny kąt deklinacji zmienia się w sposób ciągły od 0 do 90 stopni, co zależy głównie od głębokości skrawania. The cutting edge strength of this type of blade is very high. Siła ostrza tego typu ostrzy jest bardzo wysoka. Because the chips generated along the long cutting edge are relatively thin, it is suitable for large feeds. Ponieważ wióry wytwarzane wzdłuż długiej krawędzi skrawającej są stosunkowo cienkie, nadaje się do dużych posuwów. The direction of the cutting force in the radial direction of the blade is constantly changing, and the pressure generated during the processing It will depend on the depth of cut. Kierunek siły cięcia w kierunku promieniowym ostrza stale się zmienia, a ciśnienie wytwarzane podczas obróbki będzie zależeć od głębokości cięcia. The development of the geometric geometry of modern blades has the advantages of round cutting blades with a smooth cutting effect, low power requirements for the machine tool, and good stability. Rozwój geometrycznej geometrii nowoczesnych ostrzy ma zalety okrągłych ostrzy tnących z płynnym efektem cięcia, niskim zapotrzebowaniem na moc obrabiarki i dobrą stabilnością. It is no longer an effective rough milling cutter, and is widely used in face milling and end milling. Nie jest już skutecznym frezem zgrubnym i jest szeroko stosowany w frezowaniu czołowym i frezowaniu końcowym.
